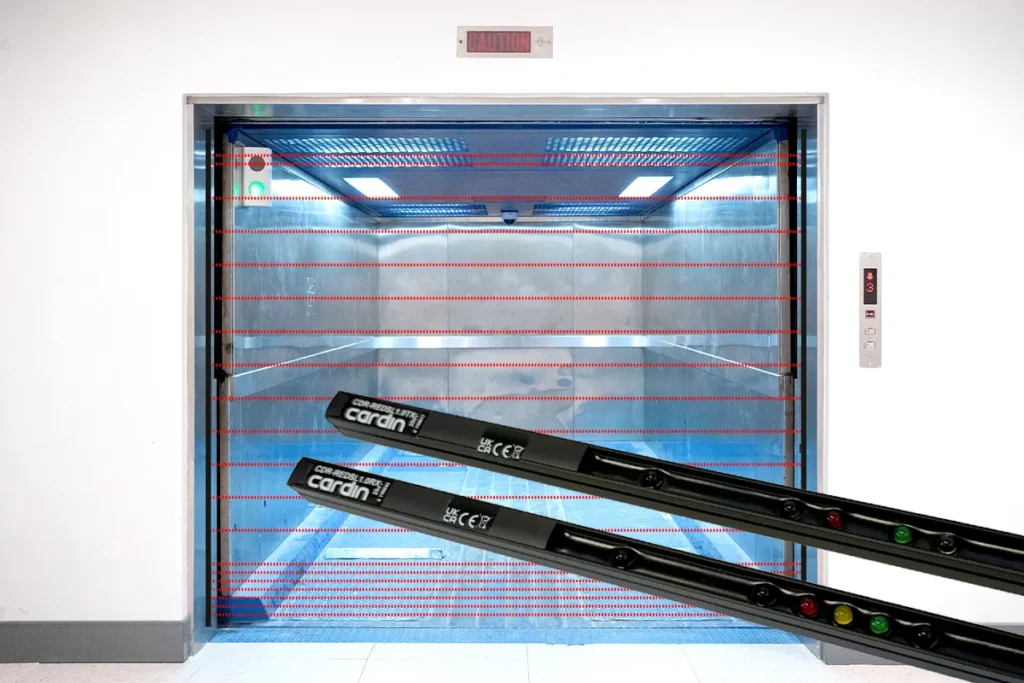

Profilichtschranken für mehr Personenschutz und Prozesssicherheit bei Automationen, wie Maschinen, Roboter oder Fahrstuhl

Sicherheitslichtgitter haben viele Einsatzmöglichkeiten, die letztlich alle dem Schutz vor Verletzungen und (Sach-) Schäden dienen. Ob auf privaten Grundstücken im Zusammenhang mit klassischer Sicherheitstechnik, wie dem Einbruchschutz, für Gewerbeobjekte oder als Sicherheitslösung im

Automationsbereich (bei Eintreten einer definierten Gefahrenzone), wie Maschinen, Roboter, Industrie-Aufzüge oder automatisierte Toranlagen. Außerdem kann durch einen Sicherheitslichtvorhang auch die Sicherheit im Falle eines (Maschinen-) Ausfalls bei laufendem Betrieb erhöht werden.

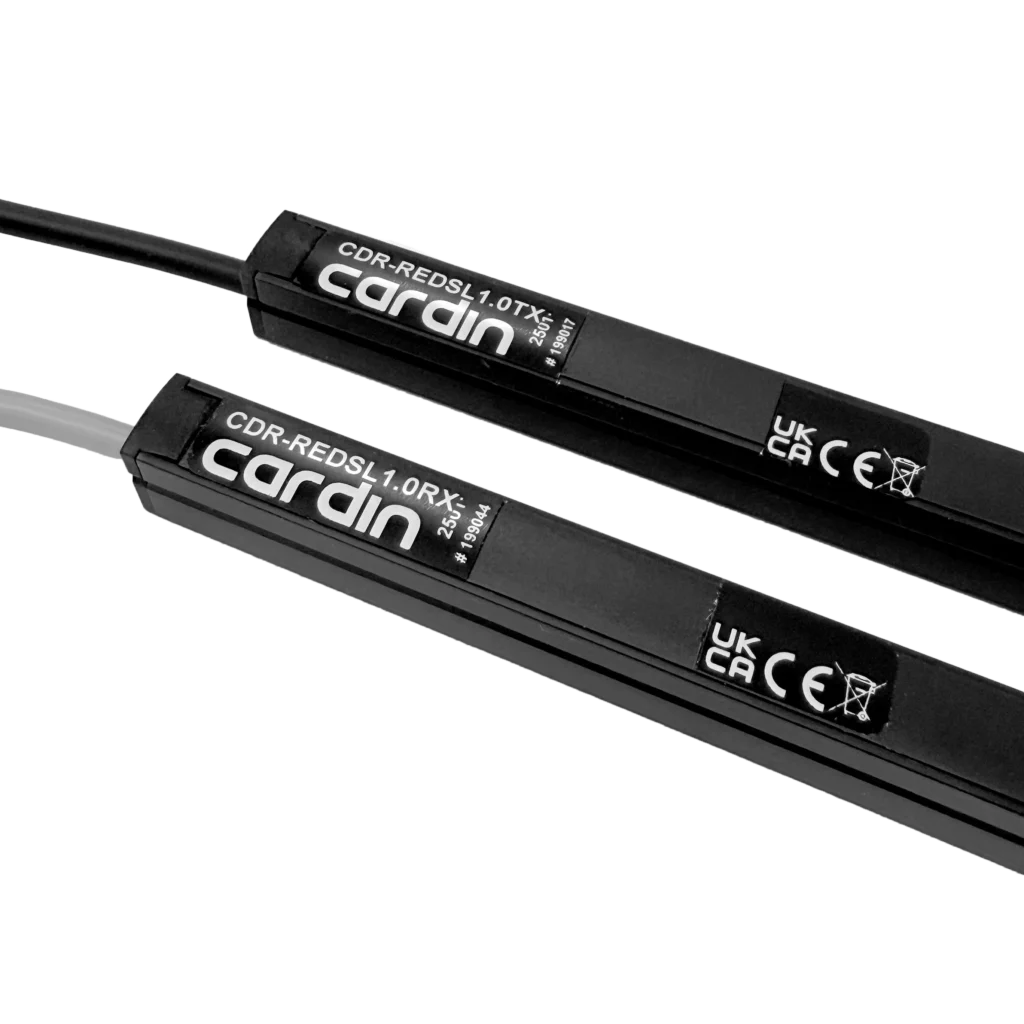

CDR-REDSL Sicherheitslichtgitter

Besonders schmal & kompakt

Die leistungsstarke CDR-REDSL-Serie von CARDIN hat gegenüber anderen Herstellern den großen Vorteil, dass die Profile der Gitterlichtschranken mit 14 mm besonders schmal sind und flexibel installiert werden

können – beispielsweise auf gegenüberliegenden Innen- und Außenseiten oder verdeckt in Führungsschienen. Dadurch bleibt die Sicherheitslösung optisch unauffällig und gleichzeitig hochwirksam.

CDR-REDSL

Sicherheitslichtvorhang mit großem Schutzfeld

Die CARDIN Lichtvorhänge sind ein Sicherheitssystem, bestehend aus zwei seitlich des Durchgangs angebrachten Profilen, die durch die Anordnung mehrerer Infrarotstrahlen auf unterschiedlichen Höhen in der Lage sind, eventuelle Hindernisse, Fahrzeuge und Personen in Gefahrenzonen zu erkennen sowie deren Zusammenstoß mit dem beweglichen Teil zu verhindern.

Die drei CDR-REDSL-Modelle, die eine Höhe zwischen 98 cm, 143 cm und 197 cm haben, können dank ihrer Infrarot-Reichweite von bis zu 12 m ein maximales Schutzfeld von etwas mehr als 22 qm abdecken. Durch die mögliche Synchronisierung mit einem zweiten Set, kann eine Master-Slave-Lösung geschaffen und somit ein noch größeres Schutzfeld, für bspw. komplexe Toranlagen, abgedeckt werden.

CDR-REDSL

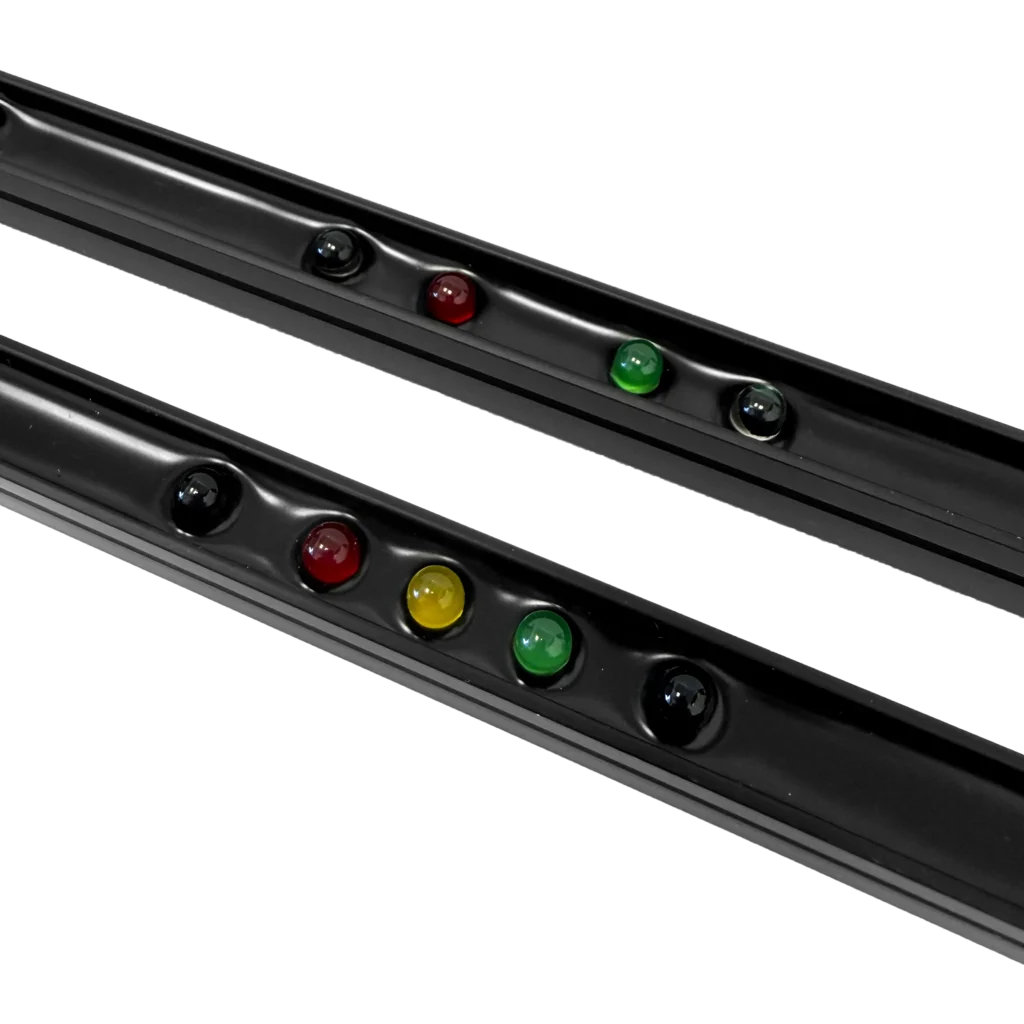

Geringer LED-Abstand der Lichtgitter

Ein weiterer Vorteil der optoelektronischen Sicherheits-Lichtgitter von CARDIN sind die minimalen Ansprechzeiten und v.a. die eng gesetzten Infrarot-LEDs. Je nach Modell sind die Lichtschranken mit 20, 30 oder 42 IR-Strahlen ausgestattet. Der geringe Abstand ist besonders als Finger-, Hand und Körperschutz ein wesentlicher Vorteil. Gerade im Boden- und im oberen Bereich des Schutzfeldes sind die Infrarotstrahlen engmaschiger platziert, um ein Überschreiten in den Gefahrenbereich per Hand oder Fuß präziser erfassen zu können.

CDR-REDSL Sicherheits-Lichtgitter

BLANKING-Funktion für mehr Flexibilität

Zusätzlich verfügt das System über eine statische Ausblendfunktion. Einzelne Strahlen der Barrierendetektoren können dauerhaft deaktiviert werden, beispielsweise zur Anpassung an bauliche Gegebenheiten oder feste Hindernisse. Die Ausblendung, das sog. Blanking, ist sowohl im oberen als auch im unteren Bereich des Lichtgitters möglich.

Dadurch können Mehrstrahl-Lichtschranksysteme bspw. an Türen mit Sondermaßen oder an Türen, über oder unter denen sich nicht entfernbare Gegenstände befinden, eingesetzt werden. Es können maximal zwei Drittel der gesamten Strahlen deaktiviert werden.

CDR-REDSL

Automatische Kalibrierung & Synchronisierung der Sicherheitslichtgitter

Die mehrstrahligen Profil-Lichtschranken verfügen alle über eine automatische interne Kalibrierung der Infrarot-Reichweite sowie eine kontinuierliche Synchronisierung jedes einzelnen Lichtstrahls. Dadurch passt sich das System optimal an unterschiedliche Einbausituationen an und gewährleistet eine

hohe Betriebssicherheit – auch bei anspruchsvollen Umgebungsbedingungen. Der Abstrahl- und Öffnungswinkel der Optiken von +/- 10° erleichtert und ermöglicht die Installation auch bei nicht perfekt ausgerichteten Profilen.

FAZIT

Die mehrstrahligen Sicherheits-Lichtvorhänge der Cardin CDR-REDSL-Serie dienen zur Absicherung von Durchgängen und Gefahrenbereichen an automatischen, industriellen Schiebetüren und Schiebetoren und bieten:
